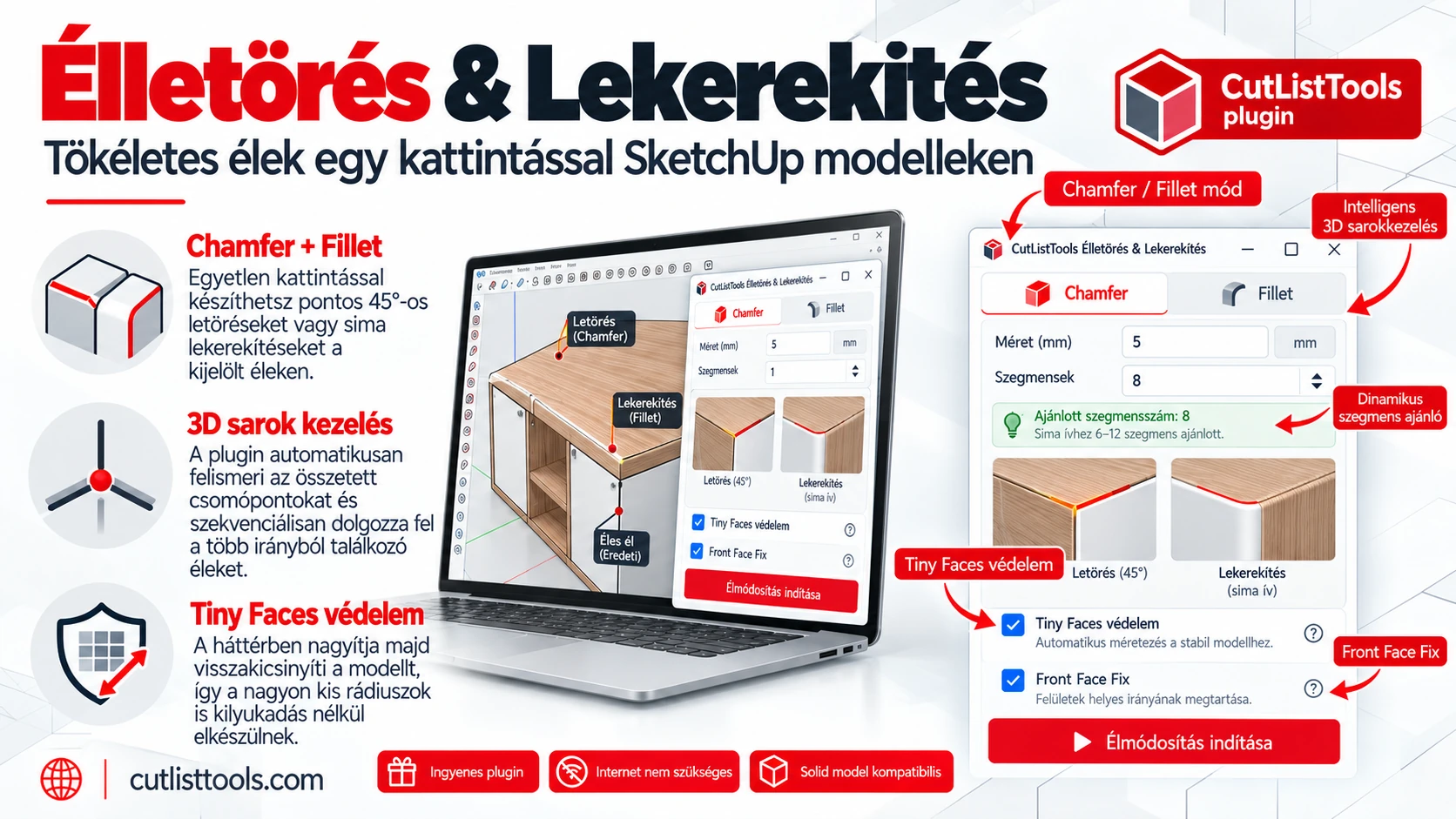

CutlistTo ❤ ls | Élletörés és Lekerekítés (Chamfer & Fillet) Plugin SketchUp-hoz
Felejtsd el a kézi rajzolást, a kilyukadó modelleket és a bonyolult FollowMe útvonalakat!
A CutlistTools Él Módosító bővítményével egyetlen kattintással hozhatsz létre tökéletes, ipari minőségű letöréseket (45°) és lekerekítéseket a SketchUp 3D modelljeiden.
A SketchUp natív eszközeivel az élek utólagos módosítása gyakran időrabló és frusztráló feladat. Az apró ívek miatt a felületek eltűnnek, a sarkoknál a geometria megcsavarodik (bowtie-hiba), a módosított felületek pedig szürkék (kifordultak) maradnak. Ezt a hiánypótló plugint kifejezetten arra terveztük, hogy ezeket a problémákat a háttérben, automatikusan küszöbölje ki.
Főbb funkciók és előnyök
Tökéletes Letörés és Lekerekítés: Legyen szó egy bútorlap élfóliázásának előkészítéséről, vagy egy dizájn asztallap lágyításáról, válaszd ki a megfelelő módot (Chamfer vagy Fillet), adj meg egy értéket, és a szoftver elvégzi a vágást.
Intelligens 3D Sarok Kezelés (Többszörös útvonalak): Egy kocka sarka, ahol 3 él (X, Y, Z tengely) találkozik? Nem probléma! A plugin automatikusan felismeri a bonyolult csomópontokat, feldarabolja az útvonalakat, és másodpercek alatt, szekvenciálisan kerekíti le az összes irányt.
Beépített “Tiny Faces” (Apró lapok) védelem: A SketchUp hajlamos törölni az 1 mm-nél kisebb lapokat. A CutlistTools motorja a háttérben felnagyítja (100x), majd visszakicsinyíti a modellt a vágás során, így a legapróbb, milliméteres rádiuszok is 100%-os pontossággal, kilyukadás nélkül jönnek létre.
Dinamikus Szegmens Ajánló: A beírt lekerekítési rádiusz alapján a plugin valós időben kiszámolja és javasolja a maximálisan ajánlott szegmensszámot, megóvva a modelledet a felesleges túlterheléstől.
Szinkronizált Felületek (Front Face Fix): Nincsenek többé textúrázhatatlan, szürke “hátlapok”! A vágás után a plugin intelligensen kifordítja a felületeket, hogy a modelled garantáltan zárt (Solid) és azonnal renderelhető maradjon.
Hogyan működik? (Használati útmutató)
Csoportosítás: Győződj meg róla, hogy a módosítani kívánt test egy zárt, tömör geometria (Solid Group vagy Solid Component).
Kijelölés: Lépj be a csoport szerkesztési módjába (dupla kattintás), és jelölj ki egy élt, vagy akár egy összefüggő élláncot (pl. egy asztallap teljes kerületét).
Végrehajtás: Indítsd el a CutlistTools Él Módosító plugint, válaszd ki a Letörés (45°) vagy Lekerekítés funkciót, add meg a méretet milliméterben, és kattints a Végrehajtás gombra!
