A kiosztás vonal mentén parancs már megszokott eszköz például az AutoCAD-ben. Ez az ingyen letölthető és használható bővítmény a SketchUp-ban is profi segítséget nyújt.
A SketchUp beépített eszközeivel vagy az egyszerű másoló pluginokkal egy útvonal menti kiosztás gyakran okoz fejfájást: a tárgyak megcsavarodnak, lelógnak a görbéről, vagy függőleges vonalaknál teljesen kifordulnak a térben.
A Cutlisttools - Kiosztás Vonal Mentén egy precíziós eszköz, amelyet kifejezetten úgy terveztünk, hogy ezeket a geometriai hibákat kiküszöbölje. Akár kerítésoszlopokat osztasz ki egy íves kerti úton, akár polcokat egy egyedi szekrényben, ez a bővítmény hajszálpontos, ipari (CAD) szintű eredményt ad.
Profi Tipp: A SketchUp mindig a komponensed Origóját illeszti rá a vonalra. Ha azt szeretnéd, hogy a tárgyad széle vagy közepe csússzon a vonalon, egyszerűen kattints jobb gombbal az eredeti komponensre, válaszd a Tengelyek módosítása (Change Axes) opciót, és tedd az origót a kívánt pontra!

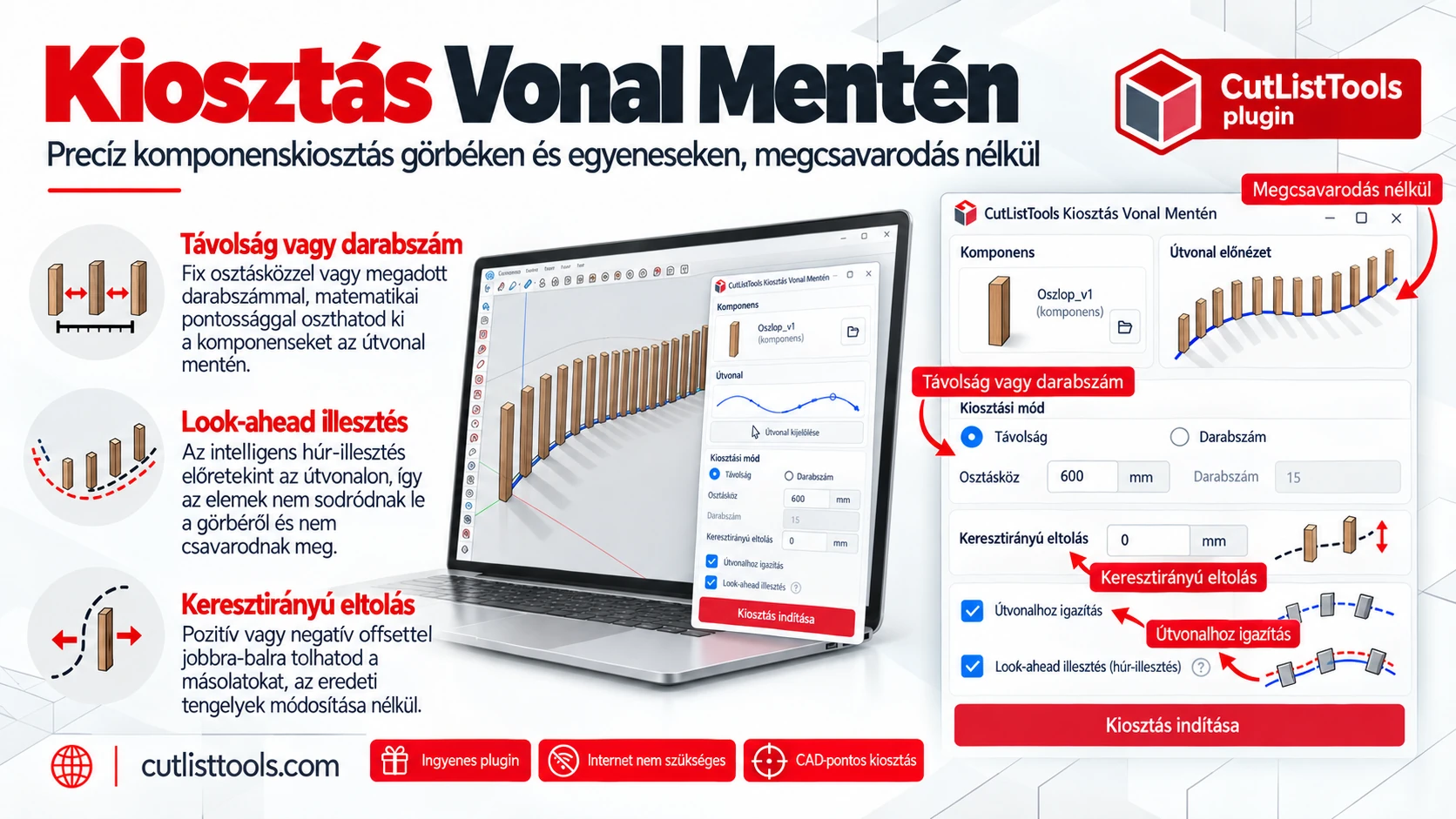

Te döntöd el, hogy fix osztásközzel (pl. 500 mm-enként) haladsz, vagy megadod a darabszámot, és a szoftver matematikai pontossággal, a kezdő- és végpontot tiszteletben tartva osztja el a köztes elemeket.
A hagyományos pluginok az érintő (tangens) módszert használják, amitől az egyenes bútorlapok a görbéken "lesodródnak". A Cutlisttools előretekint az útvonalon a komponensed hosszával, így a doboz eleje és hátulja is tökéletesen metszeni fogja a vonalat.
Pozitív vagy negatív érték megadásával jobbra-balra tolhatod a másolatokat a vonalhoz képest, anélkül, hogy a komponensed eredeti tengelyeit módosítanod kellene.
A térbeli 3D-s kiosztásoknál a legnagyobb kihívás a forgatás irányítása. A pluginunk négy különböző opciót kínál a "Tengely igazítása" legördülő menüben, hogy minden szituációban tökéletes legyen az eredmény:
Ez az asztalosok és bútortervezők legjobb barátja! Ha ezt választod, a plugin egyáltalán nem forgatja az alkatrészt a vonal dőléséhez.
Példa: Húzol egy függőleges (vagy akár ferde) vonalat egy szekrény belsejében. Kiválasztasz egy vízszintesen álló polcot. A program egyszerűen megfogja a polcot az eredeti vízszintes állásában, és felsorakoztatja a vonalon. Nincs több élére állt vagy megcsavarodott alkatrész!
A komponensed belső Piros tengelye lesz az "orra". A plugin ezt az irányt kényszeríti rá az útvonalra. Tökéletes választás, ha a modelled hosszabbik oldala a piros tengelyen fekszik, és azt akarod, hogy az mutasson előre.
Hasonló az előzőhöz, but itt a Zöld tengely lesz a haladási irány. Ideális, ha az alkatrészedet eredetileg a zöld tengely mentén rajzoltad meg, és nem akarsz bajlódni a komponens újra-tengelyezésével.
A függőleges (Kék) tengely fekszik rá a vonalra. Olyan esetekben hasznos, ha például egy hengert vagy csövet (aminek a magassága a kék tengely) szeretnél végigvezetni egy útvonalon, hogy az mindig a vonal irányába mutasson.
Töltsd le az ingyenes bővítményt, és felejtsd el a kézi pozícionálással töltött bosszantó perceket!
SketchUp Plugin: Kiosztás vonal mentén | letöltés .rbz • 18.90 KB
Ingyenes Letöltés
