Tudod a méretét, de nem találod az alkatrészt?

Bútoralkatrészek gyors keresése méret alapján SketchUpban.

Ennek a bővítménynek a használatához a SketchUp programnak nincs szüksége internetkapcsolatra.

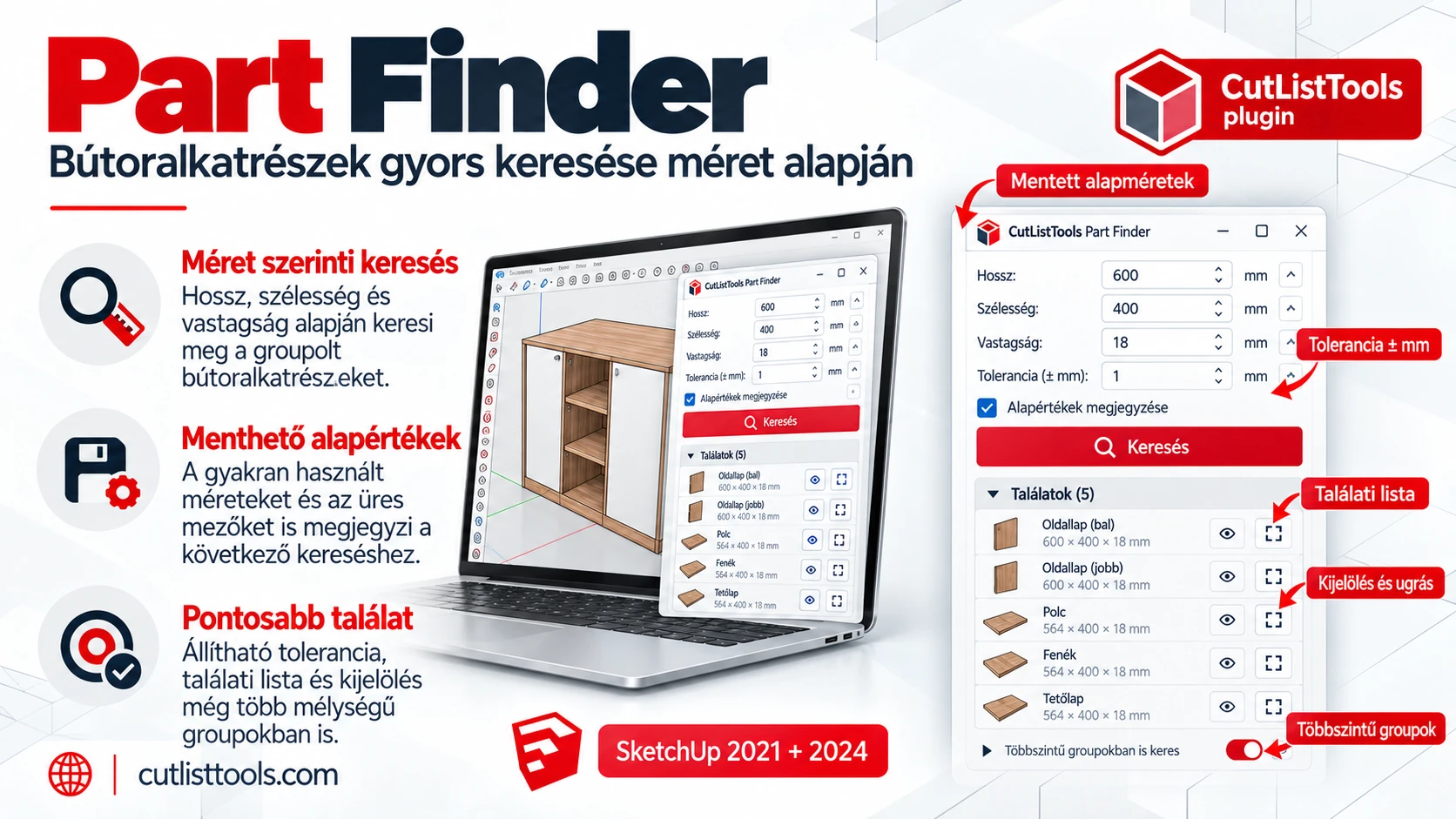

CutListTools Part Finder – méret szerinti alkatrészkeresés, előnézetek és találati lista

Egyetlen bútorlapot keresel a sok közül?

Hol van a rajzon?

Egy egyszerű szekrényben még könnyű eligazodni. Egy komplett konyhában vagy gardróbrendszerben viszont több száz alkatrész lehet, egymásba ágyazott csoportokban. Melyik szekrényben van a keresett lap? Hány ilyen darab szerepel a modellben?

A méret a szabásjegyzékből már ismert, mégis forgatjuk a rajzot, megnyitogatjuk a csoportokat, és egyenként ellenőrizzük az alkatrészeket. Minél összetettebb az összeállítás, annál több idő mehet el erre.

764 × 520 × 18 mm

Pontosan tudod, mit keresel. A Part Finder méret alapján megmutatja, hol találod a megfelelő alkatrészeket a bútormodellben.

Hosszúság, szélesség, vastagság – és indulhat a keresés.

A plugin átvizsgálja a bútormodellt, beleértve a többszintű csoportokba rendezett alkatrészeket, és megkeresi a megadott méreteknek megfelelő darabokat.

Többszintű csoportok

A plugin akkor is megtalálja az alkatrészt, ha több egymásba ágyazott csoportban helyezkedik el.

Elforgatott alkatrészek

A keresés akkor is megtalálja a megfelelő darabot, ha állítva, fektetve vagy elforgatva szerepel a bútorban.

A találatból rögtön az alkatrészhez

Az áttekinthető találati listából egy kattintással a megfelelő alkatrészhez ugorhatsz a SketchUp rajzban.

Nemcsak a méretét látod, hanem az alkatrészt is.

Minden találat mellett egy kisméretű, axonometrikus 3D előnézet jelenik meg, amely követi az alkatrész modellbeli tájolását. Az álló lap állítva, a vízszintes lap fektetve látható.

Az anyagszínek és a támogatott textúrák is megjelennek. Így az azonos méretű, de más helyen vagy eltérő tájolásban szereplő alkatrészek könnyebben megkülönböztethetők.

Nem kell mindhárom méretet tudnod.

A méretmezők egy része üresen hagyható. Kereshetsz például hosszúság és vastagság alapján, vagy megkeresheted az összes 18 mm vastag elemet.

Csak az ismert méreteket írd be, a többi mezőt hagyd üresen.

Állítható mérettűrés

Apró méreteltéréseknél állíts be toleranciát. Például ±0,5 mm esetén a kereső a megadott mérettől ennyivel eltérő alkatrészeket is megtalálhatja. Szükség esetén a tolerancia nullára állítható.

Menthető alapértékek

Mentsd el a gyakran használt méreteket, így legközelebb nem kell újra beírnod őket. A plugin az üres mezőket is megjegyzi, ezért akár az összes 18 mm vastag alkatrész keresését is elmentheted.

Mikor hasznos igazán?

Szabásjegyzék ellenőrzése

Módosítanád egy alkatrész méretét, anyagát vagy élzárását? Írd be a szabásjegyzékben szereplő méreteit, és keresd meg a tervben.

Azonos méretű darabok

Ellenőrizheted, hol és milyen tájolásban szerepelnek az azonos méretű alkatrészek a bútorösszeállításban.

Régi tervek, összetett modellek

Egy régi tervben dolgozol tovább, vagy több szekrény között keresel egy lapot? A méret szerinti keresés segít megtalálni.

Kevesebb keresgélés, több idő a tervezésre.

Egy több száz alkatrészből álló tervben is meg tudod találni a keresett lapot. A Part Finder abban segít, hogy ehhez ne kelljen végigkattintanod a szekrényeket és a csoportokat.

Ha tudod a méretét, megtalálod az alkatrészt.
