Szeretnél többet kihozni belőle? Mutatom a profi megoldást
Pont azokat a hiányosságokat oldja meg, amikkel bútortervezésnél és szabászlisták készítésénél AutoCAD-ben nap mint nap találkozol.
Ha végigolvasod, megmutatom, hogyan lesz egy egyszerű AutoCAD modulból valódi webes „nehézfegyver”.
Ez a fájl egy speciálisan AutoCAD-hez fejlesztett, egyedi AutoLISP bővítmény (.fas kiterjesztéssel). A program lefordított, zárt formátumban érkezik, ami garantálja a villámgyors memóriába töltést, a magas fokú biztonságot és a stabil, hibamentes működést a mindennapi tervezés során.
A modul célja, hogy teljesen automatizálja és töredékére csökkentse a 3D-s bútorlapok és alkatrészek méreteinek kigyűjtési idejét. Ha valaha is töltöttél órákat azzal, hogy az AutoCAD-ben manuálisan lemérted a testeket, majd az adatokat megpróbáltad hibátlanul átmásolni egy táblázatba, ez a program neked készült. Másodpercek alatt elvégzi a legmonotonabb munkát, teljesen kizárva az emberi tévesztés és az elírások lehetőségét.
AutoCAD LISP letöltés (.FAS formátum) • Méret: 2.20 KB
Ingyenes letöltés indításaOlvasd el a használati útmutatót alább!
Egyetlen parancs kiadásával lekéri a kijelölt 3D testek pontos befoglaló méreteit.
Hosszúság, Szélesség, Vastagság szerinti automatikus rendezés a logikai felépítéshez.
Felismeri az azonos méretű alkatrészeket és darabszámmal csoportosítva listázza őket.

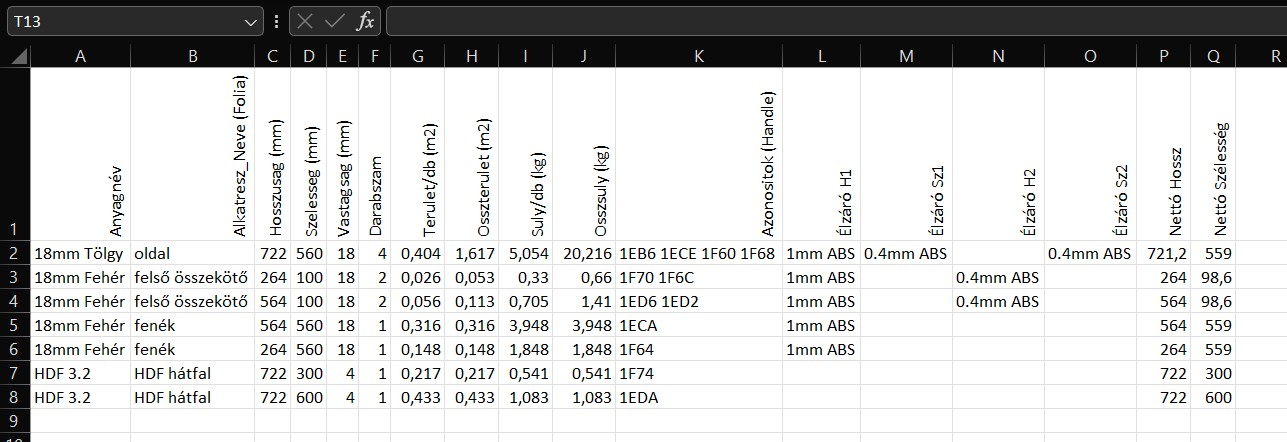

A magyar Excelnek megfelelő pontosvessző elválasztóval mentett táblázat.
A telepítés roppant egyszerű, nem igényel informatikai vagy programozói tudást.
Gépeld be az APPLOAD parancsot, majd tallózd be a letöltött fájlt, vagy egyszerűen húzd be a rajztérbe.
Írd be a parancssorba a SZABASZLISTA parancsot, és nyomj egy Entert.
Válaszd ki a fájl helyét, jelöld ki a 3D alkatrészeket a rajzon, és az Excel anyagkigyűjtés máris elkészült!
Pont azokat a hiányosságokat oldja meg, amikkel bútortervezésnél és szabászlisták készítésénél AutoCAD-ben nap mint nap találkozol.
Ez a bővített kiadás a professzionális tervezők és gyártás-előkészítők igényeire lett szabva, extra funkciókkal maximalizálva az automatizálást a CAD-től egészen a lapszabászatig és az árajánlatadásig:
Hosszúság, a középső a Szélesség, a legkisebb a Vastagság.

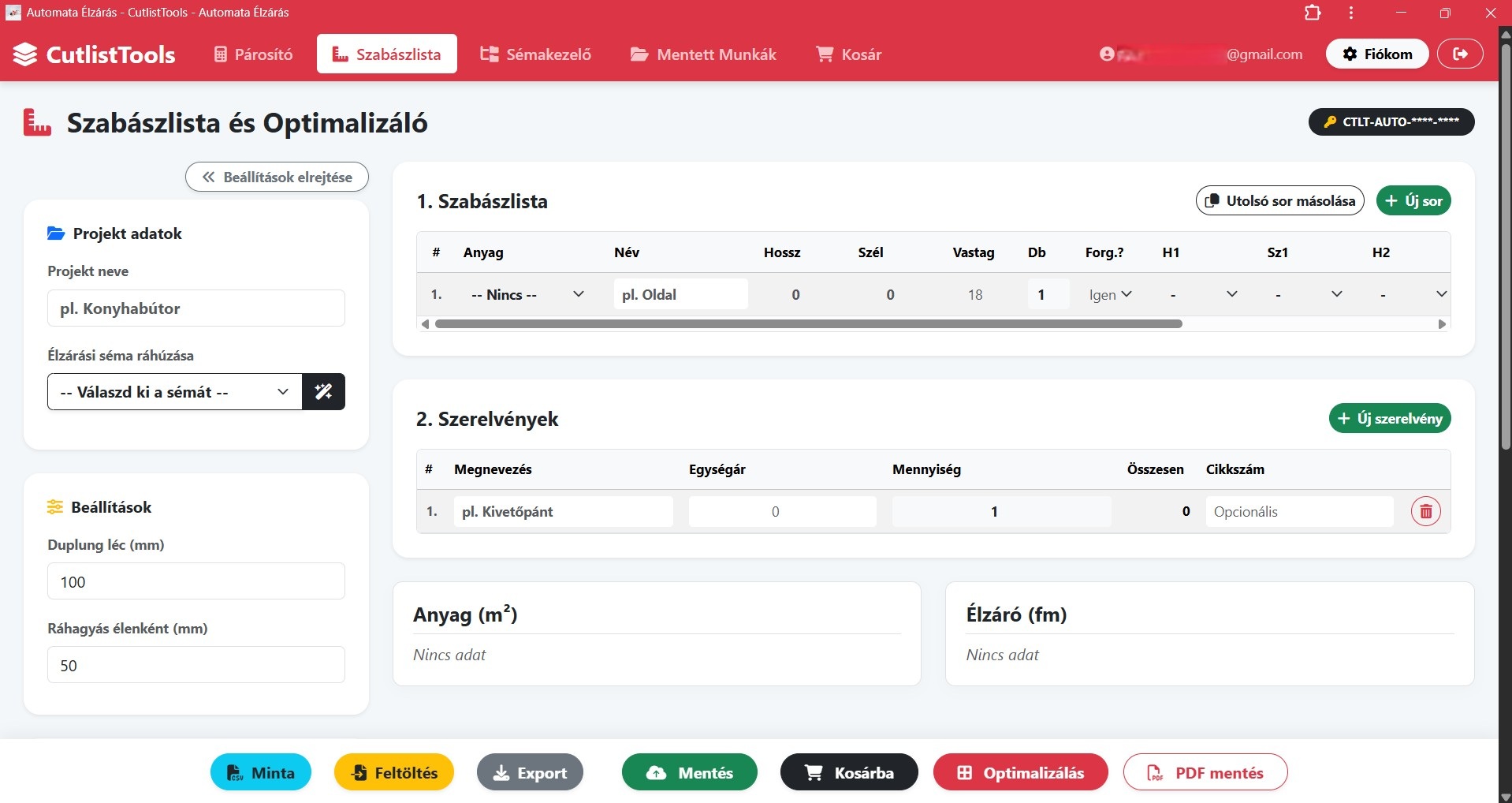

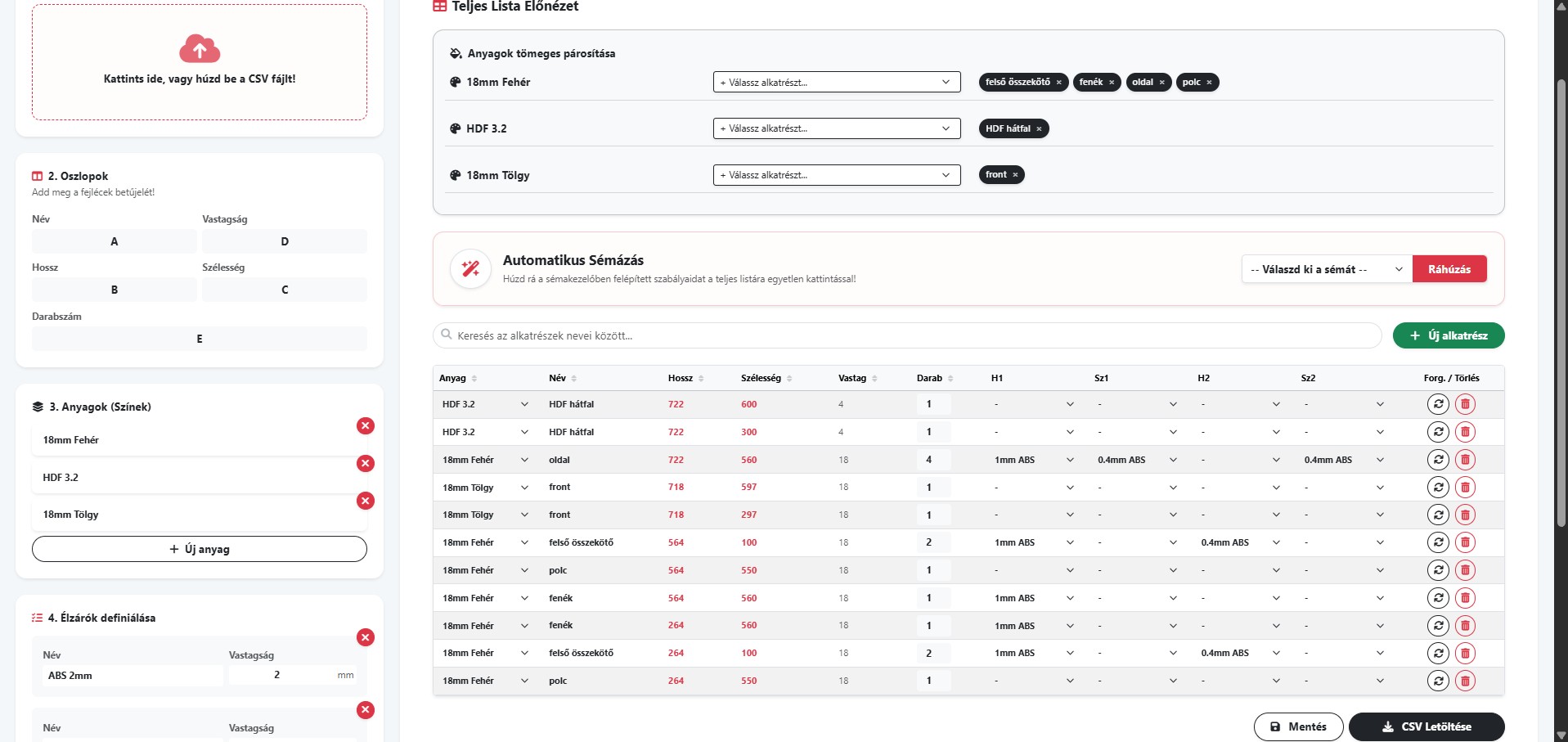

Ehhez az extra verzióhoz egy saját, biztonságos online platform is jár, ami már nem csak a CAD adatokat fogadja, hanem egy komplett lapoptimalizáló és árajánlatkészítő rendszert is tartalmaz:
